Opis produktów

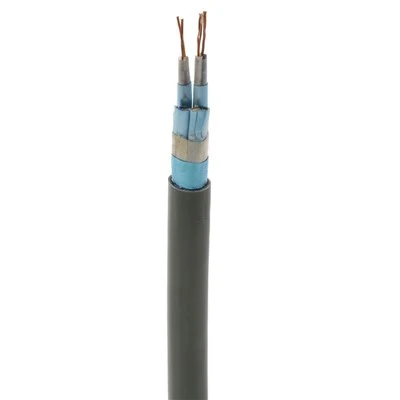

Kabel pary instrumentów składa się z jednej lub wielu par skręconych przewodów, zbudowanych z myślą o zbalansowanej transmisji sygnału instrumentu.

Układ skrętki-zmniejsza zakłócenia elektromagnetyczne i przesłuchy między kanałami sygnałowymi. Stosowany głównie do analogowych i cyfrowych sygnałów sterujących 4-20 mA i RS485.

W przeciwieństwie do jednożyłowego-kabla wielożyłowego sygnały przesyłane są w parach przewodów. Wersje do zastosowań morskich- obsługują instalację na statkach i na morzu, z opcjonalnym ekranowaniem ogólnym lub indywidualnym.

Dyrygent	Miedź cynowana klasy 5
Csekcja ross-	1,0-2,5 mm²
Zakres temperatur	-20 stopni ~ +80 stopni
Certyfikaty morskie	ABS/DNV/LR/CCS
Scenariusz użycia	Statki, platformy offshore

Aplikacja

marine application

Certyfikat

Certyfikat Systemu Zarządzania Jakością ISO
Certyfikat ABS/DNV/LR/CCS

certificate 03

1.Budowa
S/N	Budowa		Wymóg
1	Dyrygent		2 Przewodnik miedziany klasy 2
2	Odporność ogniowa		Taśma mikowa
2	Izolacja		XLPE
3	Indywidualna Tarcza		+ Miedziana-taśma kompozytowa z tworzywa sztucznego + przewód odprowadzający
4	Ogólna tarcza		+ Miedziana-taśma kompozytowa z tworzywa sztucznego + przewód odprowadzający
5	Izolacja		PCV
6	Zbroja		Pancerz z drutu stalowego ocynkowanego
2. Identyfikacja kabla Identyfikacja żyły: czerwona, biała, niebieska + kod liczbowy Kolor osłony: czarny 3. Zgodność ze standardami GB/T 34016-2017, IEC 60332-3-22, IEC60331, TICW/06-2009, Q/WHY 09
4.Aplikacja
S/N	Przedmiot				Wymagania techniczne
1	Napięcie znamionowe				AC 300/500V
2	Temperatura robocza				'-15 ~ 90 stopni
S/N	Liczba rdzeni × pole przekroju	Struktura przewodnika	Około. śr. dyrygenta	Nominalny tys. izolacji	Nominalna grubość powłoki	Około. OD kabla	Około. waga kabla
	liczba×mm2	nr/mm	mm	mm	mm	mm	kg/km
1	10×3×2.5	7/0.68	2.0	0.6	1.7	42.8	2991
5. Charakterystyka elektryczna
S/N	Liczba rdzeni × powierzchnia przekroju ×		Maks. Rezystancja DC przewodnika przy 20 stopniach 20 stopni			Test wytrzymałości napięciowej
	liczba×mm2		Ω/km			kV/min, bez awarii
1	10×3×2.5		7.41			1/1

Korzyści z kabla pary instrumentów Huayu

Ekranowanie o wartości ponad 70 dB odcina zakłócenia elektromagnetyczne z silników-montowanych na statku i sprzętu zasilającego
Konstrukcja typu skrętka-o małej pojemności-, utrzymuje stałe sygnały 4–20 mA i RS485 na dystansie do 1200 m
Przewody miedziane cynowane klasy 5 dobrze sprawdzają się w przypadku ciasnego prowadzenia kabin i częstego zginania
Tłumienie przesłuchów na poziomie ponad 55 dB pozwala uniknąć przesłuchów-między różnymi parami sygnałów
Rezystancja izolacji Większa lub równa 5000MΩ·km, minimalny dryf sygnału podczas długotrwałej-pracy na morzu
Zakres działania -20 stopni ~ +80 stopni, wytrzymuje mgłę solną, olej i wilgoć
Dostępna jest opcjonalna pojedyncza-para lub osłona ogólna,-ognioodporna
Certyfikaty morskie ABS, DNV, LR; każda partia została w pełni przetestowana przed wysyłką
